معدات السقالات · مواسير فولاذ مجلفنة
مواسير السقالات

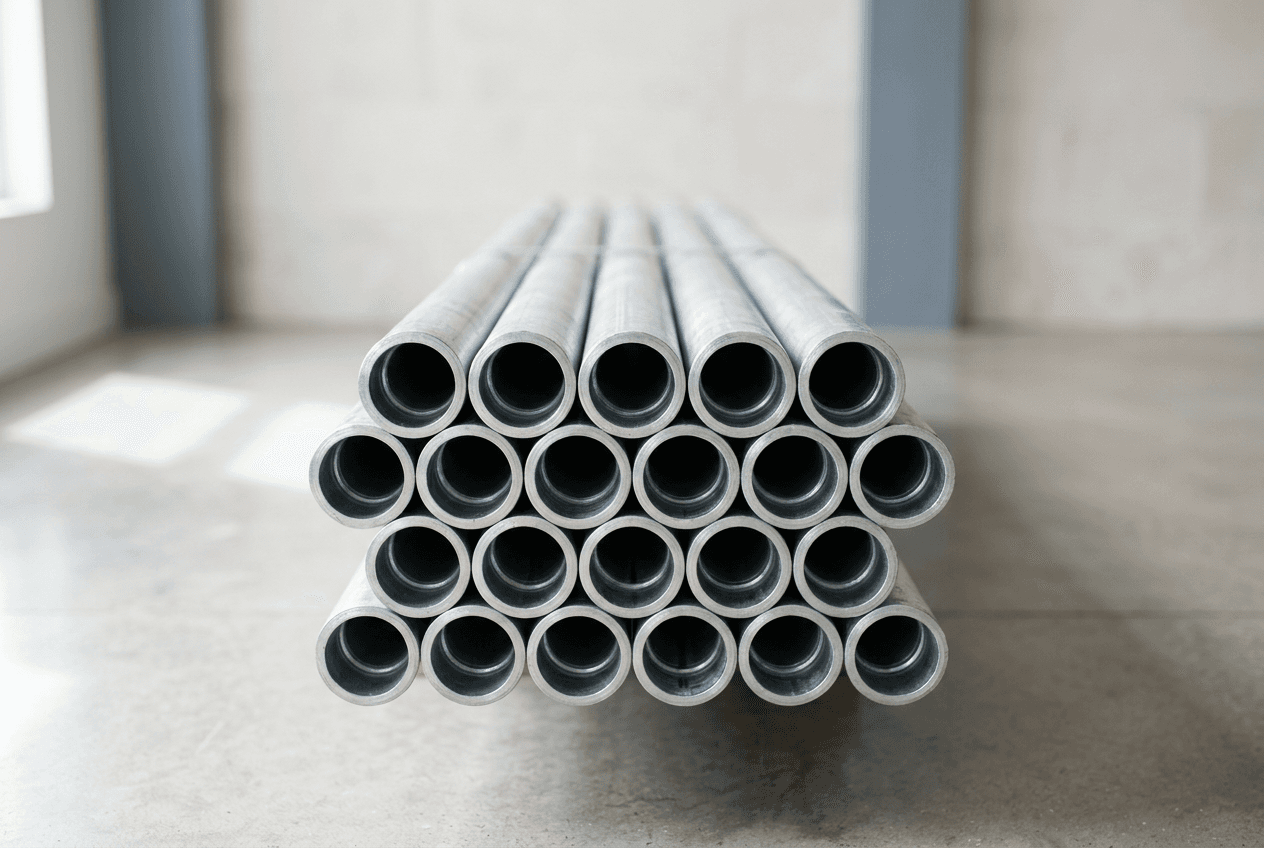

مواسير السقالات مواسير فولاذية مجلفنة تشكّل الإطار الحامل لأي سقالة من المواسير. تيمبر الرياض يوفّر **مواسير ٤٨٫٣ ملم خارجي بسماكة ٣٫٢ إلى ٤ ملم بأطوال ٢ و٣ و٤ و٥ و٦ م، معتمدة EN 39 وBS 1139** — الماسورة القياسية في الأبراج السعودية والبنية التحتية ومشاريع رؤية ٢٠٣٠.
ما هي ماسورة السقالة؟
ماسورة السقالة ماسورة فولاذية مجلفنة قطرها الخارجي ٤٨٫٣ ملم تستخدم كعنصر إنشائي في سقالات المواسير. سماكة الجدار القياسية ٣٫٢ إلى ٤٫٠ ملم، الأطوال ٢ إلى ٦ م، درجة الفولاذ S235JR وفق EN 10025. تيمبر الرياض يوفّر مواسير معتمدة EN 39 وBS 1139 لأبراج السعودية ومشاريع البنية التحتية.
مواسير السقالة تشكّل القوائم (العناصر الرأسية) والحوامل (الأفقية) والقواطع (المتعامدة) والتقويات (القطرية) عند ربطها بكلبسات EN 74-1. القطر ٤٨٫٣ ملم هو المعيار الدولي — كل كلبس وقاعدة ورأس U وبطلوغ يلتقي مع هذا القطر بالضبط.
الجلفنة وفق EN ISO 1461 بسماكة ≥ ٦٠ ميكرون مطلوبة في مناخ الرياض. المواسير المدهونة تتآكل خلال ٦ إلى ١٢ شهراً من التعرض الميداني، بينما المواسير المجلفنة بالغمر الحار تصمد ١٠+ سنوات خدمة متواصلة بصيانة سطحية بسيطة.
لماذا مواسير EN 39 إلزامية في المواقع السعودية؟
مواسير EN 39 إلزامية لأنها تضمن درجة فولاذ S235JR بقوة شد ≥ ٢٣٥ نيوتن/ملم² وسماكة جدار موحّدة. المواسير غير المطابقة بجدران رقيقة أو فولاذ منخفض الدرجة تنبعج تحت الانضغاط — السبب الرئيسي لانهيار السقالات. استشاريو المشاريع السعودية ومفتشو أرامكو وسابك يرفضون أي ماسورة غير معتمدة فوق ٦ م.
EN 39 يحدّد سماكة الجدار في فئتي ٣٫٢ ملم و٤٫٠ ملم، درجة الفولاذ S235JR أو S275JR، والتفاوت الأبعادي على القطر الخارجي والاستقامة. كل ماسورة مختومة من المصنع بمرجع المعيار والمصنّع ودرجة الفولاذ.
مقارنةً بمواسير الفولاذ الاعتيادية، مواسير EN 39 تأتي بشهادات اختبار قوة الشد والخضوع والاستطالة. مواسير تيمبر الرياض تأتي بشهادات منشأ وتقارير تحقق من طرف ثالث عند الطلب لمشاريع رؤية ٢٠٣٠.
ما مواصفات مواسير السقالة؟
المواسير تأتي بـ قطر خارجي ٤٨٫٣ ملم بسماكة جدار ٣٫٢ ملم (خفيف) أو ٤٫٠ ملم (ثقيل)، أطوال ٢ و٣ و٤ و٥ و٦ م. درجة الفولاذ S235JR أو S275JR وفق EN 10025، شد ≥ ٢٣٥ نيوتن/ملم²، خضوع ≥ ٢٣٥ ميغاباسكال. مجلفنة بالغمر الحار وفق EN ISO 1461 بسماكة طلاء ≥ ٦٠ ميكرون، معتمدة EN 39 وBS 1139.
| القطر الخارجي | ٤٨٫٣ ملم |
|---|---|
| الجدار — خفيف | ٣٫٢ ملم |
| الجدار — ثقيل | ٤٫٠ ملم |
| طول ٢ م | وزن ٤٫٤ كغ (جدار ٣٫٢ ملم) |
| طول ٣ م | وزن ٦٫٦ كغ (جدار ٣٫٢ ملم) |
| طول ٤ م | وزن ٨٫٩ كغ (جدار ٣٫٢ ملم) |
| طول ٥ م | وزن ١١٫١ كغ (جدار ٣٫٢ ملم) |
| طول ٦ م | وزن ١٣٫٣ كغ (جدار ٣٫٢ ملم) |
| قوة الشد | ≥ ٢٣٥ نيوتن/ملم² (S235JR) |
| الجلفنة | ≥ ٦٠ ميكرون بالغمر |
| الاستقامة | ≤ L/600 انحراف |
| الشهادات | EN 39 · BS 1139 · EN 12810 · EN 10025 |
أين تُستخدم مواسير السقالة في موقع البناء؟
تُستخدم في كل سقالة من المواسير: أبراج السقالات وإطارات الواجهات وأبراج القوالب والأسقف المؤقتة والشدّات المعقدة. الماسورة ٤٨٫٣ ملم نفسها تخدم كقوائم وحوامل وقواطع وتقويات بتغيير الطول ونوع الكلبس عند كل وصلة.
- 01
أبراج السقالات بالمواسير
قوائم رأسية بفسحات ١٫٨ إلى ٢٫٤ م، حوامل بطوابق ارتفاع ٢ م، مع تقوية قطرية كل أربع فسحات. مواسير EN 39 موصولة بكلبسات EN 74-1.
- 02
سقالات الوصول للواجهات
حمّالات كابولية وإطارات منسدلة وروافع محمية تُجمَّع من مواسير السقالة لأعمال تجليد الواجهات والدهان والصيانة في الأبراج المرتفعة.
- 03
أبراج القوالب فوق ٤ م
قوالب ثقيلة باستخدام مواسير ٤٫٠ ملم لدعم البلاطات والجسور فوق مدى الجك المنفرد. مخططات تركيب موقّعة من مهندس مطلوبة.
- 04
الأسقف المؤقتة وأغطية الطقس
إطارات مواسير مكسوّة بألواح تشكّل أسقفاً مؤقتة فوق صبّات حرجة أو تنقيبات أثرية أو أنشطة موقع حساسة للطقس — أبحر الماسورة الاعتيادية ٦ إلى ٨ م.
- 05
دعم الحفريات والخنادق
تدعيمات أفقية بمواسير لدعم جدران الحفريات العميقة والخنادق، مقاسة لضغط التربة والعمق وفق التقارير الجيوتقنية للمشروع.

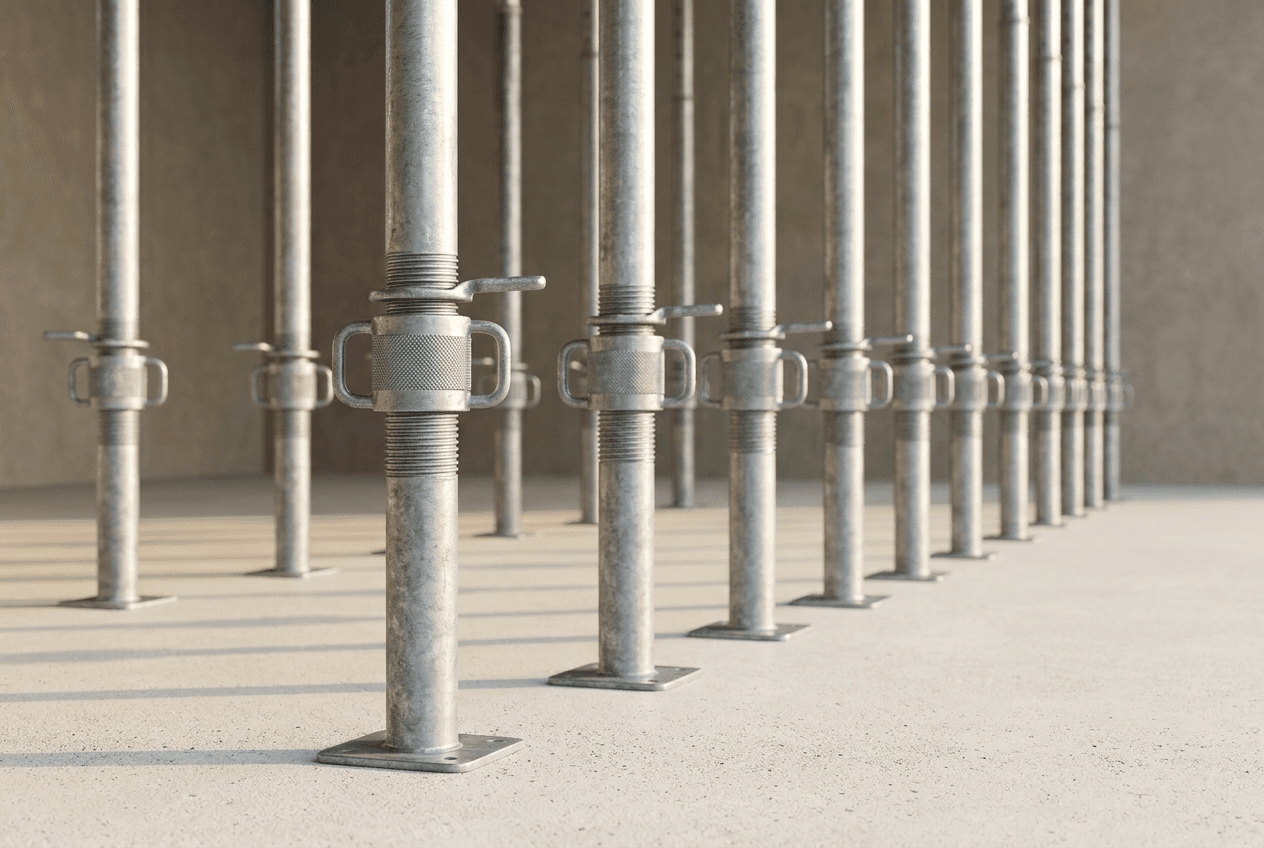

كيف تقارن مواسير السقالة بجكات الشدّات لأعمال الدعم؟
مواسير السقالة توفّر ارتفاعات صافية حتى ٨ م أو أكثر في أبراج القوالب، بينما الجكات المنفردة لا تتجاوز ٣٫٥ م. المواسير تتطلب مكونات متعددة — كلبسات وقواعد ورؤوس U — ومخططات موقّعة من مهندس. الجكات أسرع ٦٠٪ في التركيب لكنها تحدّ من الارتفاع. مشاريع الأبراج تستخدم الاثنين: المواسير للقوالب، الجكات لدعم البلاطات.
في أعمال الأبراج طابقاً بطابق بارتفاع صافٍ ٣ إلى ٣٫٥ م، الجكات هي الإجابة العملية. في مشاريع البنية التحتية بأسطح جسور ٥ إلى ٨ م فوق الأرض، تُحدَّد قوالب مواسير السقالة أو أبراج الدعم المعيارية. الاختيار يعتمد على الارتفاع الصافي ومزيج مهارات الفريق.
قوالب المواسير تسمح بأي ارتفاع وأي هندسة سطحية وارتفاعات معقدة — لكنها تتطلب عامل سقالة مؤهّل ومخطط تركيب موقّع. الجكات المنفردة سريعة لكنها محدودة بـ ٣٫٥ م وفسحة شبكة منتظمة.
| المعيار | قوالب مواسير سقالة | جك شدّة |
|---|---|---|
| الارتفاع الصافي | حتى ٨ م+ | ١٫٨ إلى ٣٫٥ م |
| حمل التحميل | متغيّر، حسب التجميع | ٢٠ إلى ٣٥ كيلونيوتن |
| زمن التركيب | بطيء — متعدد المكونات | سريع — قطعة واحدة |
| قابلية الضبط | طول الماسورة — تقريبي | طوق حلزوني — دقيق |
| المهارة المطلوبة | عامل سقالة مؤهّل | عمالة عامة |
| الاستخدام الأمثل | قوالب فوق ٤ م | بلاطات ٣ إلى ٣٫٥ م |
| السعر التقريبي | ٢٨ إلى ٩٥ ريال/ماسورة + كلبسات | ٧٥ إلى ٢٨٠ ريال/جك |
كيف أختار مواسير السقالة المناسبة لمشروعي؟
اربط طول الماسورة بفسحة الشبكة: ٢ م للحوامل في الشبكات الضيقة، ٣ إلى ٤ م للحوامل والقواطع العامة، ٥ إلى ٦ م للقوائم الطويلة. اختر سماكة ٣٫٢ ملم للسقالات العامة، ٤٫٠ ملم للقوالب فوق ٤ م أو الأحمال العالية. اطلب دائماً مواسير EN 39 المجلفنة — لا الفولاذ الكربوني العادي أو المدهون.
قدّر طول الماسورة بـ ١٫٤ إلى ١٫٧ م لكل متر مربع من سقالة العمل. سقالة واجهة ٣٠ × ٦ م بأربعة طوابق تتطلب تقريباً ٧٥٠ إلى ٩٠٠ م من إجمالي طول الماسورة، إضافة إلى الكلبسات والملحقات. أضف ١٠٪ احتياطاً ضد الفقد والتلف والخطأ.
المواسير المجلفنة بالغمر تقاوم رطوبة الرياض الساحلية والعواصف الترابية. التشطيب المدهون يتآكل خلال ٦ إلى ١٢ شهراً في المواقع المكشوفة وغير مقبول في مشاريع رؤية ٢٠٣٠. اطلب سماكة طلاء ≥ ٦٠ ميكرون وفق EN ISO 1461.
كيف تُركَّب مواسير السقالة في موقع الرياض؟
ركّب المواسير على قواعد فوق ألواح أرضية على تربة مرصوصة، شاقولية ضمن ١° من الرأسي، موصولة بكلبسات بعزم ٥٠ نيوتن.م في كل تقاطع قائم-حامل. تقويات قطرية كل أربع فسحات، روابط للواجهة كل ثاني طابق في أعمال الواجهات. افحص عند انتهاء كل طابق قبل بناء التالي.
ألواح الأرضية تُوزّع حمل قاعدة القائم على الأرضية الأسفل، ما يمنع التركيز النقطي على الخرسانة الخضراء أو الفلّر. الشاقولية تُفحص بمسطرة مياه على وجهَين من كل قائم. طوق قاعدة الجك الحلزوني يأخذ الضبط الدقيق النهائي للارتفاع.
روابط الواجهة تنقل الرياح والأحمال الجانبية من السقالة إلى المنشأ. في سقالات الواجهات فوق ٨ م، الروابط إلزامية كل ثاني طابق وكل ثالث فسحة أفقياً. اختبارات سحب الروابط مطلوبة قبل تحميل السقالة.
هل تطابق مواسير السقالة كود البناء السعودي SBC؟
مواسير تيمبر الرياض تطابق EN 39 للأبعاد والمواد، وBS 1139 لمواسير السقالات، وEN 12810 لسقالات الوصول، وSBC 502 لسلامة الموقع. كل ماسورة تأتي بشهادة منشأ لدرجة الفولاذ وتقرير سماكة الجلفنة وتقارير اختبار شد من طرف ثالث عند الطلب.
شهادات المنشأ تذكر درجة الفولاذ (S235JR أو S275JR)، قوة الشد، قوة الخضوع، الاستطالة عند الكسر، وسماكة الجلفنة. فريق الجودة في الموقع يسجّل دفعة المواسير وتاريخ الفحص في سجل تركيب الشدّة. المواسير التي تفشل في الفحص الخدمي — منثنية، منبعجة، صدئة — تُسحب من الموقع.
أي مشاريع سعودية تستخدم مواسير السقالة من تيمبر الرياض؟
مواسير تيمبر الرياض تدعم نيوم والبحر الأحمر والدرعية والقدية ونيو مربع، أبراج الرياض المالية، محطات قطار الرياض، والمشاريع السكنية المرتفعة في العليا وحطين والملقا. عقود التوريد تتراوح من ٥٠٠ ماسورة للموقع الواحد إلى ٣٠٠٠٠ ماسورة لتعبئة برج كامل.
- مشاريع رؤية ٢٠٣٠: نيوم، البحر الأحمر، الدرعية، القدية، نيو مربع — سقالات الواجهات والبناء الفوقي.
- أبراج الرياض المالية وأبراج العليا — الوصول للواجهات وأبراج القوالب.
- محطات قطار الرياض والجسور المرتفعة — أسقف سقالة مؤقتة وإطارات وصول.
- الأبراج السكنية في حطين، الملقا، الياسمين — سقالات قصارة الواجهات والتشطيبات النهائية.
ما الأسئلة الشائعة عن مواسير السقالة؟
**٥٠٠ م إجمالي طول مواسير** هو الحد الأدنى الفعلي للتوصيل، يكفي لسقالة واجهة صغيرة بتغطية ٥٠ م². الكميات الأقل تُسلَّم من ساحة العليا أو تُضاف إلى دفعة مشروع قائم.
مواسير ٣٫٢ ملم **خفيفة للسقالات العامة حتى ٤ طوابق وارتفاع ٢٤ م**. مواسير ٤٫٠ ملم ثقيلة للقوالب والأبراج فوق ٢٤ م وتطبيقات الأحمال العالية. كلاهما يشترك في القطر ٤٨٫٣ ملم ويقبل نفس كلبسات EN 74-1 والقواعد.
نعم. مواسير السقالة لدينا تأتي بـ **شهادات EN 39 من المصنع وتقارير اختبار شد وجلفنة من طرف ثالث** عند الطلب. هذه الوثائق تجتاز مراجعات أرامكو SAES-Q-001 وسابك في المشاريع الصناعية والبتروكيميائية.
المواسير المجلفنة بالغمر تصمد **١٠+ سنوات استخدام موقع متواصل** بالتنظيف والصيانة السطحية البسيطة. المواسير المدهونة تتآكل خلال ٦ إلى ١٢ شهراً في مناخ الرياض وغير مقبولة في مشاريع رؤية ٢٠٣٠.
نعم. **خدمة القص حسب المقاس متاحة** للمواسير بين ١ و٦ م، مع تنعيم الأطراف ودهنها لمنع التآكل. زمن التسليم ٢٤ إلى ٤٨ ساعة من قائمة القص. المواسير المقصوصة تحمل نفس شهادة EN 39 كالأطوال القياسية.

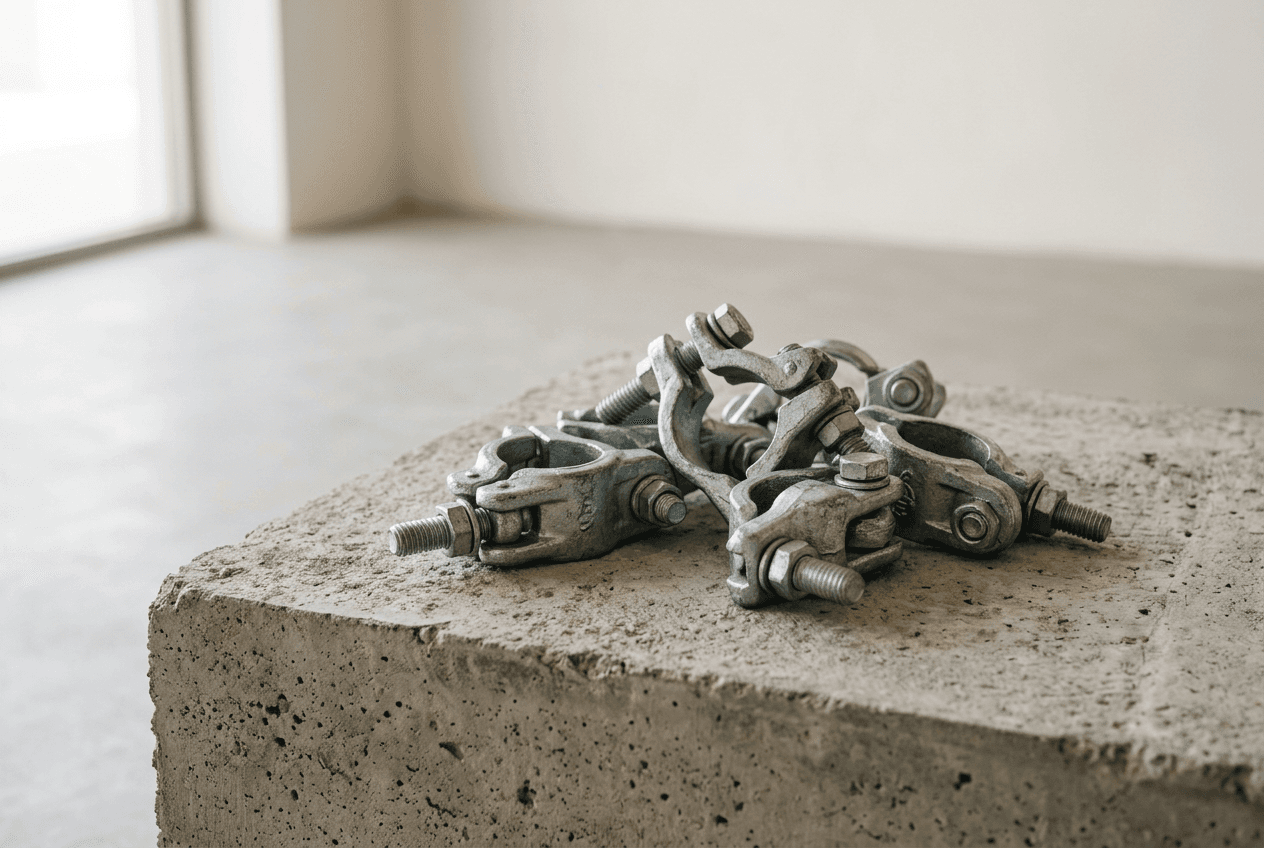

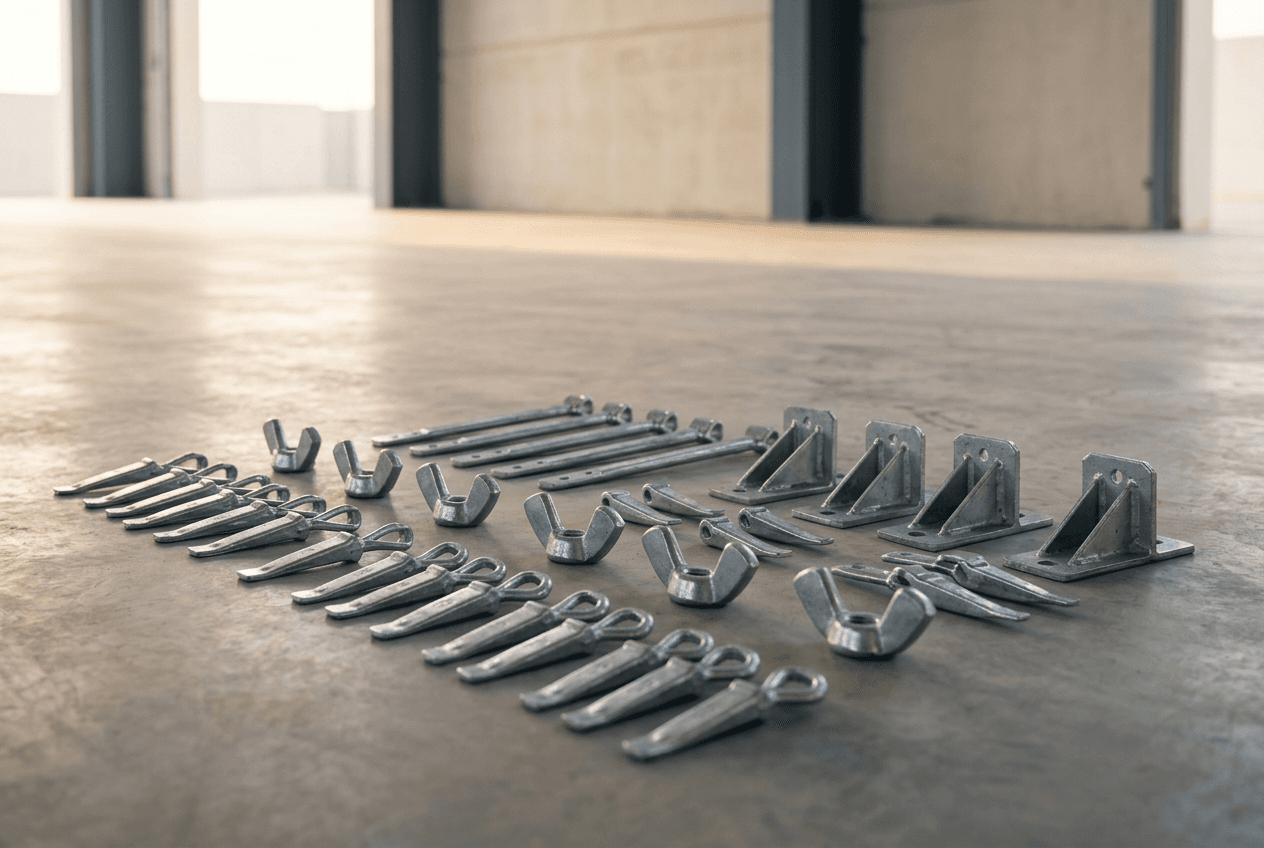

نعم. **كلبسات EN 74-1 (ثابتة، دوّارة، وصلة، بطلوغ) والقواعد ورؤوس U وألواح الأرضية** مخزّنة بكميات متطابقة. سقالة كاملة من المواسير تُشحن من ساحة العليا خلال ٢٤ إلى ٤٨ ساعة.
نعم — المواسير التي تجتاز الفحص بعد المشروع (لا انثناء، لا انبعاج، لا تآكل تحت الجلفنة ≥ ٦٠ ميكرون) تُعاد للاستخدام. **تيمبر الرياض يقبل المواسير القديمة كاستبدال** مقابل طلبات جديدة في عقود التأجير، بائتمان مرتبط بعمر الخدمة المتبقي.

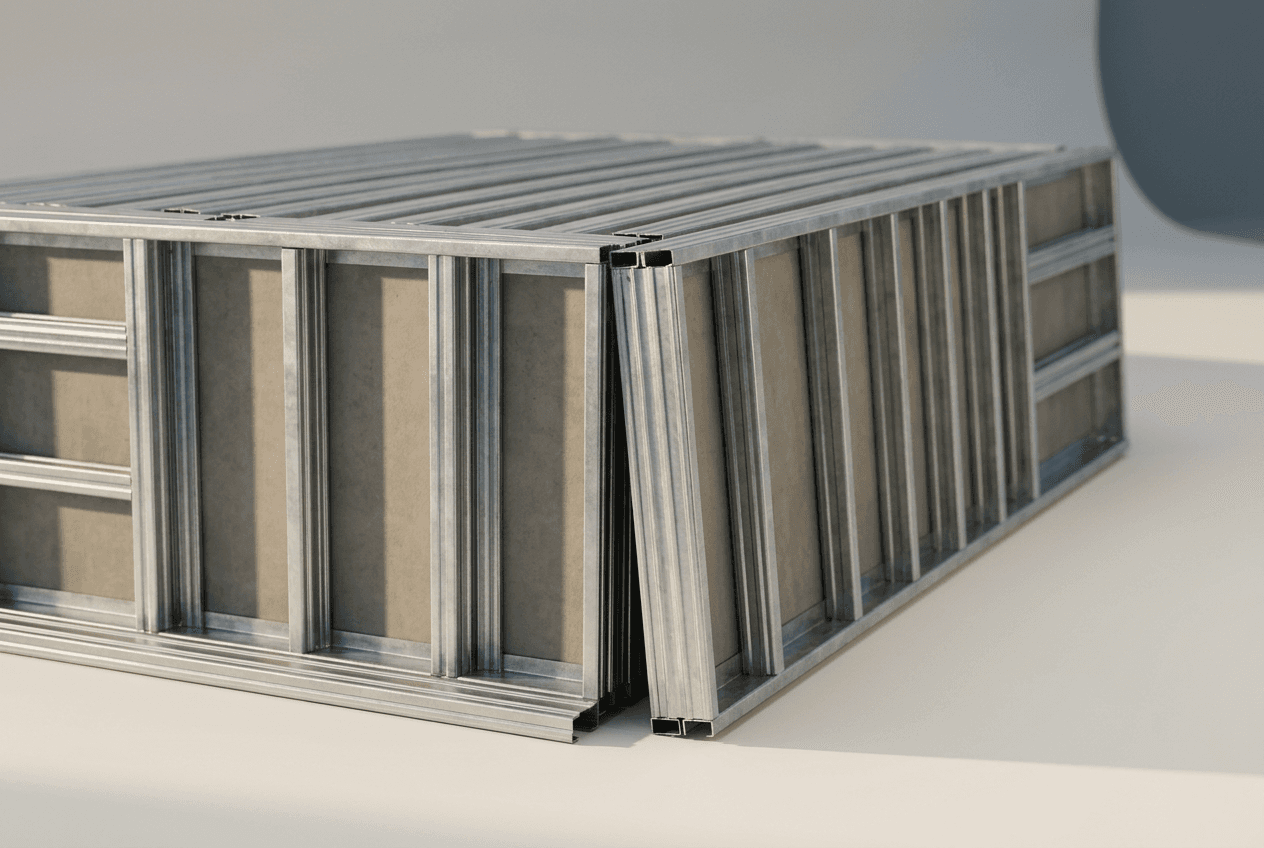

ما المنتجات ذات الصلة بـمواسير السقالات؟
اختيارات تكمّل العمل في المشاريع الإنشائية السعودية.
احتاج تسعيرة على مواسير السقالة لمشروعي؟
أرسل مخطط السقالة أو أبعاد الواجهة ومدة المشروع. نُجيب بعرض رسمي خلال ٤ ساعات عمل، شامل كميات وأطوال المواسير والإجمالي وزمن التسليم وشهادات EN 39.
